BJM15(13)系列扁錨
作者： 發布日期：2018-01-04 09:32:10
適用于Φj12.7Φj 15.2鋼絞線，使用中克服了群錨體系錨下預應力過于集中，錨具兩個方向尺寸均較大的缺點。應力分布均勻合理，可進一步減薄構件厚度。本錨具配用YBZ2x1.5-63型電動油泵和QYC270型千斤頂。

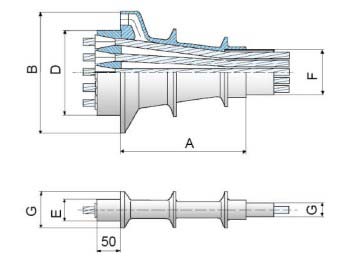

詳細參數
| BJM13扁錨技術參數 | |||||||||||||
| 型號 | 扁錨環 | 扁錨墊板 | 波紋管 | 螺旋筋 | |||||||||
| A | B | C | D | E | F | G | J | L | H | N | φI | n | |
| BJM13-2 | 70 | 42 | 45 | 120 | 60 | 100 | 47 | 19 | 120 | 70 | 40 | 6 | 4 |
| BJM13-3 | 97 | 42 | 45 | 150 | 60 | 120 | 52 | 19 | 150 | 70 | 40 | 6 | 4 |
| BJM13-4 | 125 | 42 | 45 | 180 | 60 | 140 | 67 | 19 | 190 | 70 | 40 | 6 | 4 |
| YJM13-5 | 153 | 42 | 45 | 215 | 60 | 170 | 76 | 19 | 220 | 70 | 40 | 6 | 4 |
| BJM15扁錨技術參數 | |||||||||||||
| 型號 | 扁錨環 | 扁錨墊板 | 波紋管 | 螺旋筋 | |||||||||
| A | B | C | D | E | F | G | J | L | H | N | φI | n | |
| BJM15-2 | 78 | 46 | 48 | 140 | 70 | 110 | 52 | 22 | 140 | 80 | 40 | 8 | 4 |
| BJM15-3 | 111 | 46 | 48 | 175 | 70 | 130 | 65 | 22 | 180 | 80 | 40 | 8 | 4 |
| BJM15-4 | 144 | 46 | 48 | 215 | 70 | 160 | 74 | 22 | 220 | 80 | 50 | 8 | 5 |
| YJM15-5 | 177 | 46 | 48 | 255 | 70 | 180 | 90 | 22 | 260 | 80 | 50 | 8 | 5 |
| BJM18扁錨技術參數 | |||||||||||||
| 型號 | 扁錨環 | 扁錨墊板 | 波紋管 | 螺旋筋 | |||||||||
| A | B | C | D | E | F | G | J | L | H | N | φI | n | |
| BJM18-2 | 95 | 55 | 58 | 165 | 80 | 120 | 65 | 25 | 180 | 90 | 50 | 10 | 5 |
| BJM18-3 | 135 | 55 | 58 | 210 | 80 | 150 | 72 | 25 | 210 | 90 | 50 | 10 | 5 |
| BJM18-4 | 172 | 55 | 58 | 255 | 80 | 180 | 88 | 25 | 250 | 90 | 50 | 10 | 5 |
| YJM18-5 | 210 | 55 | 58 | 300 | 80 | 220 | 103 | 25 | 295 | 90 | 50 | 10 | 5 |
